    Khai báo vật liệu và tải trọng trên phần mềm (Sap +Etab) trong đồ án tổng hợp

    Post by Admin on 8/5/2011, 2:27 pm

    Thấy các Bác đang làm đồ án Tổng Hợp, chạy nội lực bằng Sap,Etabs em mạo muội góp ít ý kiến :
    Thường thì các Bác bóc tách khối lượng của tường,các lớp sàn để tính trọng lượng bản thân rồi gán vào phần mềm.Nhưng các Bác ko tính trọng lượng bản thân của cột +dầm mà để phần mềm tự tính; Em xin hướng dẫn trên Sap để tránh hiểu sai trọng lượng bản thân như sau:
    Việc lập mô hình Tớ ko hướng dẫn,Các Bác tự Design đi nhé.
    -Đầu tiên các Bác vào Define =>Materials =>Add New Material :
    Khai báo Bê tông sàn để Weight per Unit Volume( Trọng lượng riêng) =0 và đặt tên vật liệu ví dụ như " Bê tông sàn" như hình dưới :
    Khai báo thêm 1 vật liệu nữa là " Bt Cột + dầm" (mac bao nhiêu đó )Weight per Unit Volume( Trọng lượng riêng)=2,5 t/m3 như hình dưới :
    Sau đó vào Define =>Frame Sections => Add new (mặt cắt Rectanggular) và chọn loại vật liệu là "Bt cột +dầm " khai báo tiết diện vào như hình :
    Khai báo sàn thì vào Define =>Area Sections chọn vật liệu là " Bê tông sàn"
    Lưu ý nhớ khai báo E(Bê tông B=?) vào nhé.

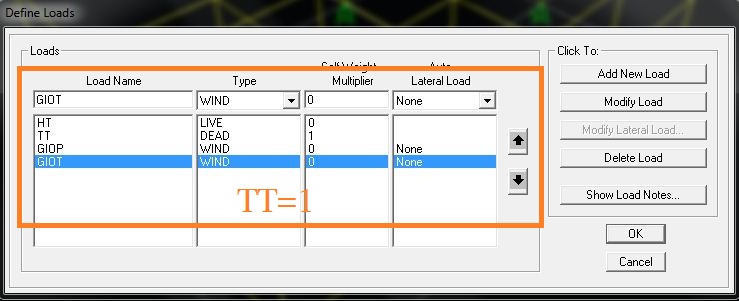

    Bước tiếp theo là khai báo tải trọng : vào Define =>Load Cases : khai báo Tỉnh Tải có Self Weight Multiplier (hệ số kể đến trọng lượng bản thân) =1 còn các Hoạt tải khác để =0 .
    Giờ thì gán Mặt cắt,tải trọng,...Và F5 đi thôi
    Trên Etabs cũng làm tương tự .


    Last edited by Admin on 9/11/2011, 4:01 am; edited 1 time in total



    Cảm ơn Guest đã ghé thăm diễn đàn .Mỗi bài viết của Guest sẽ giúp diễn đàn phát triển hơn nữa.
    avatar
    duc_vmu
    Admin
    Admin
    Bài viết : 553
    Điểm : 970
    Cảm ơn : 198
    Tham gia : 2010-08-25

    Re: Khai báo vật liệu và tải trọng trên phần mềm (Sap +Etab) trong đồ án tổng hợp

    Post by duc_vmu on 8/5/2011, 2:56 pm

    Van de nay chua bao gio la cu voi cac ky su ket cau XDD482.thanks!
    33
    avatar
    huuhai_88
    Moderators
    Moderators
    Gender : Male Bài viết : 217
    Điểm : 543
    Birthday : 1988-07-25
    Cảm ơn : 96
    Tham gia : 2010-08-21
    Status : Dù người ta có nói với bạn điều gì đi nữa, hãy tin rằng cuộc sống là điều kỳ diệu và đẹp đẽ

    Re: Khai báo vật liệu và tải trọng trên phần mềm (Sap +Etab) trong đồ án tổng hợp

    Post by huuhai_88 on 19/9/2011, 4:28 pm

    Cai này hay đó chiến . Bạn quả thật la pro đó....
    Thak bạn nhé.......
    136 hehe
    avatar
    mytuyenht82
    Mem mới
    Mem mới
    Gender : Female Bài viết : 1
    Điểm : 1
    Birthday : 1987-02-08
    Cảm ơn : 0
    Tham gia : 2011-10-12

    Re: Khai báo vật liệu và tải trọng trên phần mềm (Sap +Etab) trong đồ án tổng hợp

    Post by mytuyenht82 on 12/10/2011, 6:12 pm

    CÁI NÀY QUẢ THÂT LÀ HAY.MÌNH ĐANG CẦN PHẦN NÀY ĐỂ LÀM ĐỒ ÁN
    THANKS NHIỀU NHA.......
    avatar
    zippo90
    Mem mới
    Mem mới
    Gender : Male Bài viết : 1
    Điểm : 1
    Birthday : 1990-03-01
    Cảm ơn : 0
    Tham gia : 2012-02-06

    Re: Khai báo vật liệu và tải trọng trên phần mềm (Sap +Etab) trong đồ án tổng hợp

    Post by zippo90 on 25/2/2012, 9:38 pm

    kam on anh nhieu
    avatar
    stareus
    Mem mới
    Mem mới
    Gender : Male Bài viết : 3
    Điểm : 3
    Birthday : 1989-03-14
    Cảm ơn : 0
    Tham gia : 2011-09-03

    Re: Khai báo vật liệu và tải trọng trên phần mềm (Sap +Etab) trong đồ án tổng hợp

    Post by stareus on 8/8/2012, 2:36 pm

    Cái này phù hợp cho các bạn làm đồ án tốt nghiệp :)
    Bạn có thể hướng dẫn thêm về etab được ko



    Trái tim ngành xây dựng : [You must be registered and logged in to see this link.]
    Hãy đến với diễn đàn xây dựng đóng góp cho ngành xây dựng Việt Nam nào :)
    [You must be registered and logged in to see this link.]
    avatar
    longspkt1221
    Mem mới
    Mem mới
    Gender : Male Bài viết : 10
    Điểm : 18
    Birthday : 1988-03-04
    Cảm ơn : 0
    Tham gia : 2012-08-09
    Status : ha noi

    Re: Khai báo vật liệu và tải trọng trên phần mềm (Sap +Etab) trong đồ án tổng hợp

    Post by longspkt1221 on 9/8/2012, 2:03 pm

    Học autocad, 3d, photoshop,sap,etabs,dự toán, word,excell tốt nhất ở Hà Nội chỉ với 300k.
    Khai giảng - Ưu đãi tháng 8,9- 2012 - học autocad -3d max - photoshop

    Liên hệ Mr Long : 0988.651.385
    CÔNG TY CỔ PHẦN ĐÀO TẠO PHẦN MỀM TIN HỌC HÀ NỘI
    TUYỂN SINH
    I. Giới thiệu về công ty cổ phần đào phần mềm tin học hà nội .
    - Công ty cổ phần là đơn vị đào tạo đồ họa thiết kế xây dựng. Công ty liên tục tuyển sinh khai giảng các lớp tin học ứng dụng chuyên ngành kiến trúc - xây dựng.
    II. Chính sách ưu đãi Học viên .
    Đến với phần đào phần mềm tin học hà nội :các bạn được học với một môi trường đào tạo chuẩn mực, một phương pháp giảng dạy chuyên nghiệp. Bài giảng đi sâu thực tế, không mang nặng lí thuyết. Sau khóa học đảm bảo các học viên sẽ làm được các công trình xây dựng.
    III.Các lớp học tại công ty: Khai giảng :.
    Lớp học Cơ bản (10 buổi) Ghi chú
    Sinh viên Người đi làm sẽ được học thực hành cho đến khi thành thạo.(không giới hạn thời gian thưc hành)
    Học viên được cung cấp toàn bộ giáo trình và thư viện miễn phí
    Autocad 300.000đ
    3Ds Max 700.000đ
    Photoshop 300.000đ
    Corel Draw 300.000đ
    Sap, Etaps 300.000đ
    Dự toán 300.000đ
    Nova 300.000đ
    Tin học văn phòng 300.000đ
    ( word , excel )

    IV.Cam kết của đào tạo phần mềm tin học hà nội.
    1- Học viên học xong khoá học sử dụng thành thạo và hiểu sâu về khoá học (đi học đầy đủ )
    2- Đội ngũ giảng viên là các Kỹ sư - Kiến trúc sư - với trình độ sư phạm cao .
    3- 1 lớp học tối đa là 8 người
    4- Môi trường học thoáng mát .
    5- Giàn máy cấu hình cao.
    *Thời gian đăng ký: Trong và ngoài giờ hành chính (Kể cả thứ 7 và chủ nhật)
    Khai giảng: Hàng tuần
    Thời gian học: Sáng: 7h30-9h30 và 9h30-11h30
    Chiều: 14h30-16h30 và 17h-19h
    Tối: 19h-21h
    Chúng tôi xin trân trọng thông báo.
    CÔNG TY CỔ PHẦN ĐÀO TẠO PHẦN MỀM TIN HỌC HÀ NỘI
    Địa chỉ : 168 Nguyễn Khánh Toàn - Cầu Giấy – Hà Nội
    Liên hệ Mr Long – ĐT 0988.651.385
    Email:trinhgialong88@gmail.com


    [b]
    avatar
    thinhcivil53
    Mem mới
    Mem mới
    Gender : Male Bài viết : 2
    Điểm : 2
    Birthday : 1990-08-25
    Cảm ơn : 0
    Tham gia : 2012-05-27
    Status : hoc &hoc

    Re: Khai báo vật liệu và tải trọng trên phần mềm (Sap +Etab) trong đồ án tổng hợp

    Post by thinhcivil53 on 19/8/2012, 9:42 pm

    cảm ơn bạn nhiều !
